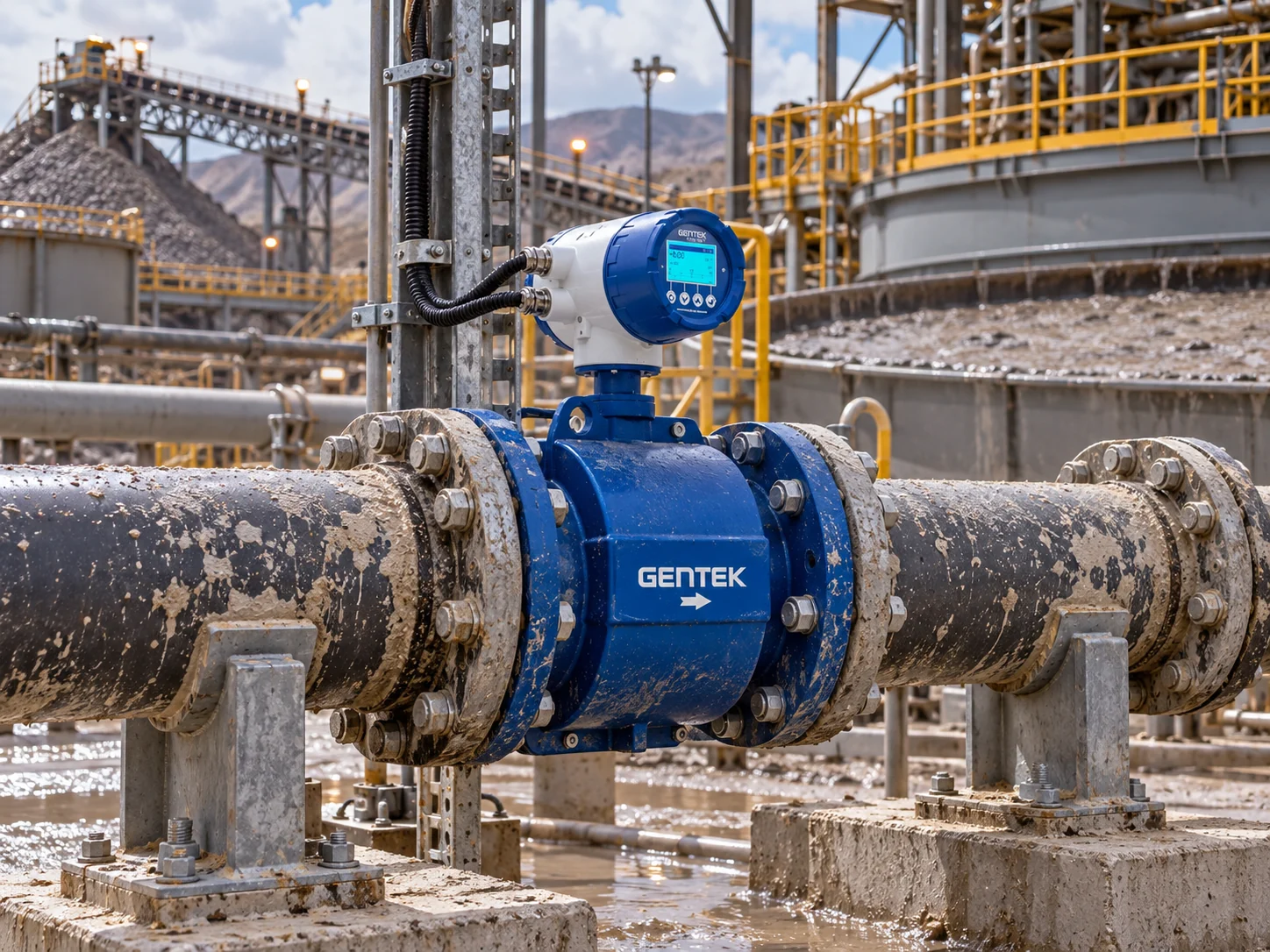

Atıksuda hangi debimetre öne çıkar?Kapalı ve dolu boruda iletken atıksu için elektromanyetik debimetre yaygın bir çözümdür. Serbest yüzeyli kanallarda radar/seviye tabanlı açık kanal sistemleri, kısmen dolu boru veya parçacık içeren akışlarda uygun Doppler sistemleri değerlendirilebilir.
Atıksu ölçümü neden farklıdır?
Atıksu; askıda katı madde, hava kabarcığı, lifli yapı, değişken iletkenlik ve düzensiz akış profili içerebilir. Bu nedenle ölçüm prensibi kadar sensör yerleşimi, borunun doluluk durumu ve bakım erişimi de önemlidir.
Hangi teknolojiler kullanılır?
Elektromanyetikİletken atıksu ve askıda katı içeren birçok kapalı boru uygulamasında güçlü seçenektir. Ölçüm kesitinde hareketli parça bulunmaz.Elektromanyetik ürünler →
Açık kanal radarSavak veya Parshall flume gibi primer elemanlarda seviye-debi ilişkisi üzerinden hesaplama yapılabilir.Açık kanal ürünleri →
DopplerAkışta yansıtıcı parçacık veya kabarcık bulunduğu durumlarda hız ölçümüne dayalı açık kanal/kanal çözümleri kullanılabilir.Doppler ürünü →
Daldırma tipBüyük çaplı borularda tam kesitli cihaz maliyetini azaltmak amacıyla değerlendirilebilir; saha profili ve montaj noktası kritik önemdedir.Daldırma tip →
Kapalı boru mu, açık kanal mı?
| Hat tipi | Ölçüm yaklaşımı | Kontrol edilmesi gereken |
|---|---|---|
| Dolu kapalı boru | Elektromanyetik | İletkenlik, tam doluluk, topraklama |
| Açık kanal + savak/flume | Radar veya ultrasonik seviye + debi hesabı | Primer eleman geometrisi ve Q/H eğrisi |
| Kısmen dolu kanal/boru | Doppler/hız + seviye | Hız profili, parçacık/kabarcık varlığı |
En sık ölçüm sorunları
- Borunun tam dolu olmaması.
- Elektrotlarda kaplama veya birikinti.
- Pompa kaynaklı hava kabarcıkları.
- Yanlış veya zayıf elektriksel topraklama.
- Açık kanalda seviye sensörünün yanlış referans noktası.
- Savak/flume geometrisinin hesap parametreleriyle uyuşmaması.
Seçim kontrol listesi
- Hat kapalı ve tam dolu mu, yoksa serbest yüzeyli mi?
- Akışkan iletken mi?
- Katı madde ve lif oranı nedir?
- Minimum/maksimum debi ve seviye aralığı nedir?
- Sensöre bakım erişimi var mı?
- Kullanılacak çıkış/haberleşme nedir?
